برای خرید دقیق و بدون دوبارهکاری، کافی است ابعاد دو ضلع، ضخامت، گرید ورق، تعداد قطعات و جزئیات سوراخکاری را برای کارشناسان پی آرسس ارسال کنید.
سفارش لچکی مثلثی و ورق مثلثی باید براساس نقشه اتصال و شرایط واقعی پروژه انجام شود، نه صرفا اندازههای رایج بازار.
پی آرسس امکان بررسی مشخصات، انتخاب روش برش و برآورد قیمت را فراهم میکند تا قطعه متناسب با لچکی پای ستون یا اتصال تیرآهن سفارش داده شود.

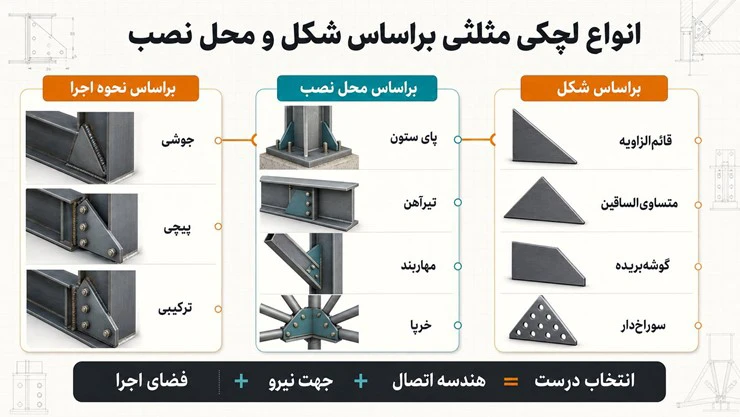

انتخاب نوع لچکی مثلثی به هندسه اتصال و فضای اجرای آن وابسته است. در زمان انتخاب، صرفا نام محصول کافی نیست؛ جهت نیرو، زاویه اعضا، دسترسی جوشکار و فاصله مجاز پیچها باید با نوع آن هماهنگ باشد. شکل ظاهری یا محل نصب، مبنای دستهبندیهای کاربردی زیر خواهد بود:
متناسب با جزئیات اتصال ساخته میشوند.

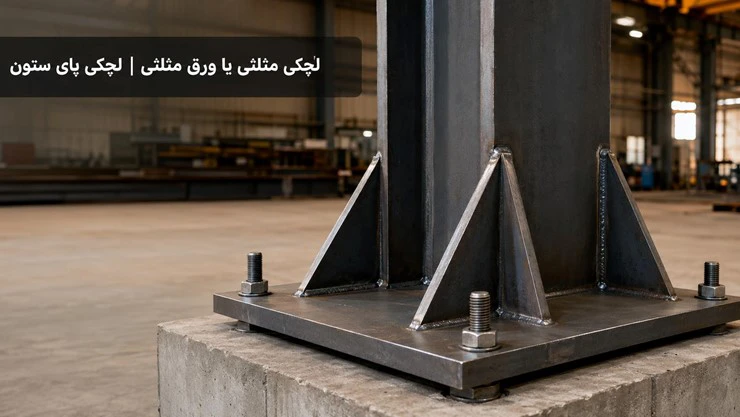

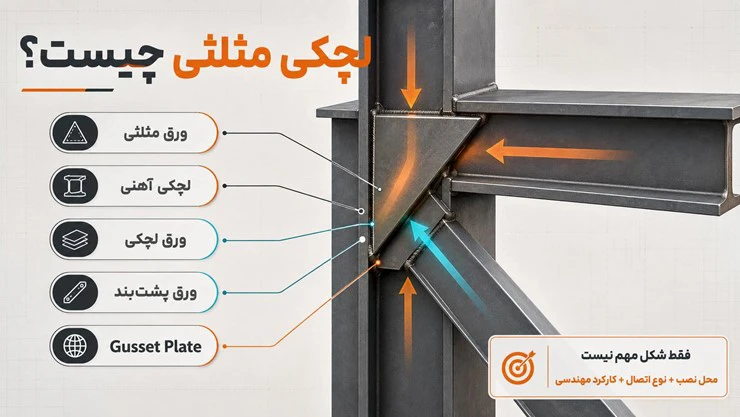

در سازههای فولادی، لچکی مثلثی قطعهای برشخورده از ورق است که در محل تلاقی اعضا قرار میگیرد و مسیر انتقال نیرو را میان اجزای اتصال کامل میکند.
این قطعه در بازار با نامهای ورق مثلثی، لچکی آهنی، ورق لچکی، ورق پشتبند و گاست پلیت (Gusset Plate) نیز شناخته میشود.
البته هر ورق سهگوشی لچکی سازهای نیست؛ کارکرد مهندسی قطعه، محل نصب و نحوه اتصال آن مشخص میکند که باید با نوع پای ستون، تیر یا مهاربند تعریف شود.
در اتصالهای فلزی، نیروهای کششی، فشاری و برشی ممکن است در محدوده کوچکی متمرکز شده و موجب تغییرشکل موضعی، کمانش یا گسیختگی جوش و پیچها شوند.
استفاده از لچکی مثلثی، سطح موثر اتصال را افزایش میدهد، نیرو را میان اعضا پخش میکند و به تثبیت زاویه اتصال کمک میرساند. همچنین این قطعه امکان اتصال همزمان چند عضو را فراهم میسازد.
با این حال، افزایش ایمنی سازه تنها زمانی حاصل میگردد که ضخامت، هندسه، طول جوش و آرایش پیچها محاسبه شده باشند.
مبنای قیمت لچکی مثلثی معمولا وزن قطعه و نرخ روز ورق سیاه فولادی است.
وزن نظری نمونه قائمالزاویه از حاصلضرب قاعده، ارتفاع، ضخامت و چگالی فولاد، تقسیمبر دو به دست میآید. سپس هزینه پرت ورق، تیراژ، دقت برشکاری ورق، پخزنی، سوراخکاری، پوشش محافظ، بستهبندی و ارسال افزوده میشود.
در انتخاب نهایی، ارزانترین پیشنهاد همیشه بهترین گزینه نیست؛ خرید لچکی مثلثی زمانی مطمئن است که قطعه تحویلی قابل ردیابی، قابل بازرسی و آماده نصب باشد.
اگر برای لچکی پای ستون یا لچکی تیرآهن میان چند گزینه مردد هستید، پیش از ثبت سفارش با پی آرسس مشورت کنید.
کارشناسان مجموعه میتوانند درخواست شما را بررسی نموده و مسیر دریافت پیشنهاد فنی و مالی شفاف را مشخص کنند.
برای درخواست تماس از طرف شرکت و مشاوره فرم زیر را پر نمایید.
برای ارزیابی این تجهیز باید مشخصات روی پیشفاکتور با قطعه تحویلی قابل تطبیق باشد؛ زیرا تفاوت کوچک در گرید، ضخامت واقعی یا محل سوراخها میتواند اجرای اتصال را دشوار سازد.
در بازار ایران، ST37 برای مصارف عمومی و ST52 برای نیازهای مقاومتی بالاتر رایج است؛ اما جایگزینی این گریدها بدون تأیید طراح مجاز نیست. قابلیت جوشکاری، گواهی متریال و وضعیت زنگزدگی نیز باید کنترل شود.
پارامتر | مورد قابلکنترل |
قاعده و ارتفاع | اندازه نهایی پس از برش |
ضخامت | مقدار واقعی و تلرانس ورق |
زاویهها | انطباق با محل مونتاژ |
سوراخها | قطر، فاصله و فاصله از لبه |
سطح قطعه | تختی، پلیسه و کیفیت پوشش |
ضخامت ورق مثلثی نباید با حدس یا صرفا براساس نمونه موجود انتخاب شود. برای کنترل فنی سفارش، وزن هر قطعه، تلرانس برش، نوع پخ و پوشش نهایی نیز باید در برگه مشخصات ثبت گردد تا لچکی هنگام نصب با نقشه اجرایی مطابقت داشته باشد.

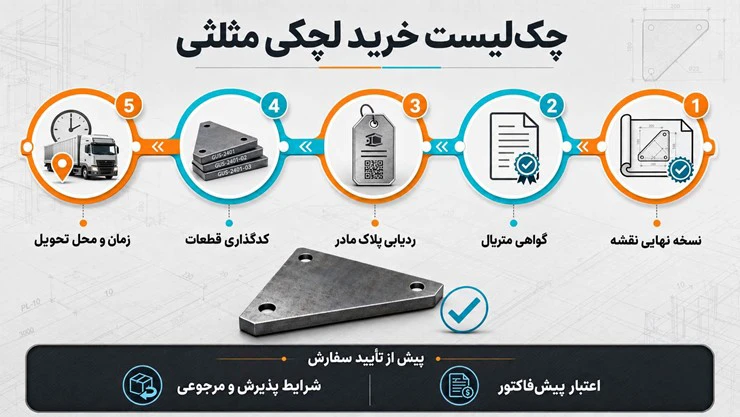

پیش از خرید لچکی مثلثی، فقط ویژگیهای قطعه را بررسی نکنید؛ اسناد سفارش و شرایط تحویل نیز باید روشن باشند. موارد زیر را مکتوب نمایید:
پیش از تأیید نهایی، شرایط پذیرش یا مرجوعی قطعات مغایر را هم مشخص کنید. این کار خرید لچکی پای ستون را قابلکنترل کرده و اختلاف هنگام تحویل را کاهش میدهد.
در بازار، برند این محصول معمولا به کارخانه تولیدکننده ورق اولیه مربوط است؛ اما کیفیت قطعه نهایی به توان سازنده در برش دقیق و تولید تکرارپذیر وابسته خواهد بود.
پیش از انتخاب تأمینکننده، نمونهکار واقعی، ظرفیت تولید، کالیبراسیون تجهیزات، سابقه اجرای سفارشهای مشابه و امکان بازرسی حین ساخت را بررسی کنید. سازنده معتبر باید درباره محدودیتهای فنی شفاف باشد و کیفیت یکنواخت قطعات را در سفارشهای تیراژ بالا حفظ کند.

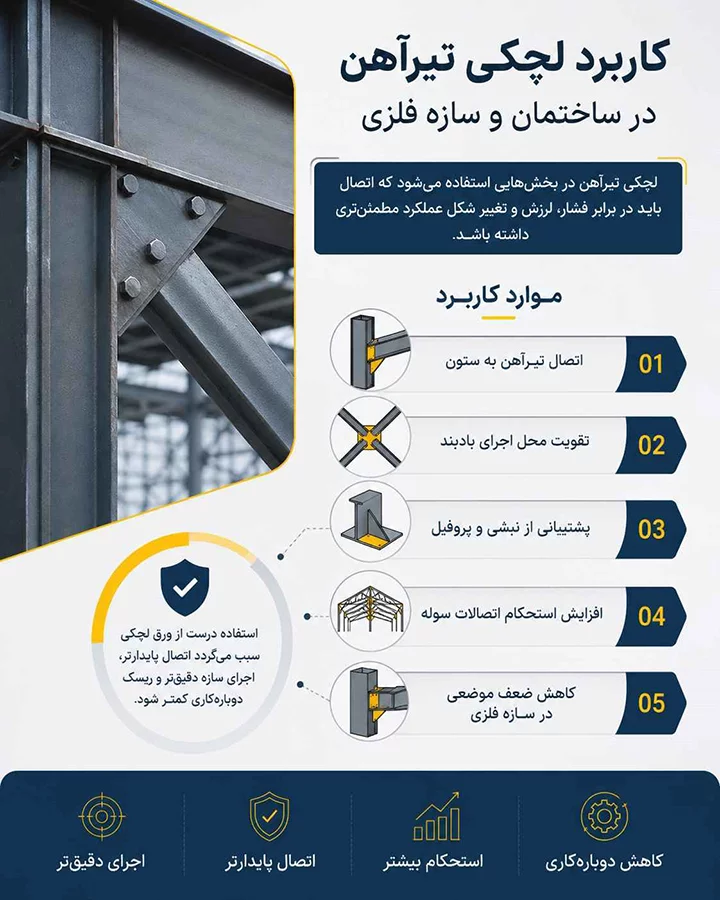

کارکرد لچکی با محل اجرا تغییر میکند:
در هر دو کاربرد، جایگذاری لچکی مثلثی و محل دقیق جوش باید با مسیر انتقال نیرو و جزئیات اجرایی هماهنگ باشد.
در سفارش پروژهای، هماهنگی میان تأمین ورق و خدمات تکمیلی میتواند زمان و خطای اجرایی را کاهش دهد. پی آرسس این فرآیند را با مجموعهای از خدمات مرتبط پوشش میدهد:
این یکپارچگی، سفارش را سادهتر میسازد. برای خرید لچکی پای ستون یا تیرآهن، مشخصات پروژه را جهت بررسی امکان اجرا با کارشناسان مجموعه در میان بگذارید.
خیر. نمونه جوشی معمولا بدون سوراخ ساخته میشود؛ سوراخ تنها زمانی لازم است که اتصال پیچی یا امکان مونتاژ موقت در نقشه پیشبینی شده باشد.
در قطعات نامتقارن، محل سوراخ، پخ یا گوشهبری جهت نصب را تعیین میکند. این دو نمونه تصویر آینهای یکدیگر هستند و نباید جابهجا نصب شوند.
فقط وقتی هویت متریال و سلامت قطعه قابل اثبات باشد. استفاده از پرت ناشناس یا دارای زنگزدگی عمیق برای اتصال سازهای قابل قبول نیست.
بله، اما پوشش اطراف جوش باید با تهویه مناسب و طبق دستورالعمل آمادهسازی شود و پس از جوشکاری نیز پوشش محافظ ترمیم گردد.
